Opis
Piec z płaszczem wodnym ABX Trollvik Aqua – 10 kW mocy
ABX Trollvik Aqua to nowoczesny piec stalowy z płaszczem wodnym, który łączy funkcję wolnostojącego pieca na drewno z możliwością przekazywania części energii do instalacji wodnej. Charakterystyczna cylindryczna konstrukcja, duże przeszklenie oraz nowoczesne rozwiązania techniczne sprawiają, że urządzenie może być zarówno źródłem ciepła, jak i efektownym elementem wyposażenia wnętrza.
Piec osiąga 10 kW mocy nominalnej, z czego 6 kW może zostać przekazane do wody za pośrednictwem wbudowanego wymiennika ciepłowodnego. Zakres mocy urządzenia wynosi 5–12 kW, a sprawność energetyczna sięga 81%.
Trollvik Aqua spełnia wymagania Ecodesign i może być stosowany w budynkach wyposażonych w rekuperację. To interesujące rozwiązanie dla osób, które chcą połączyć ogrzewanie pomieszczenia z możliwością współpracy pieca z wodnym systemem grzewczym.
Jak działa piec Trollvik Aqua z płaszczem wodnym?
W odróżnieniu od klasycznego pieca stalowego model Trollvik Aqua posiada wymiennik ciepłowodny, czyli płaszcz wodny. Część energii powstającej podczas spalania drewna jest przekazywana do wody znajdującej się w wymienniku.
Moc przekazywana do wody wynosi 6 kW. Pozostała część energii cieplnej jest wykorzystywana do ogrzewania pomieszczenia, w którym znajduje się urządzenie oraz jest odprowadzana zgodnie z charakterystyką pracy pieca.
23 litry pojemności wymiennika
Wbudowany wymiennik ma pojemność 23 litrów. Zastosowano również wężownicę, czyli pętlę chłodzącą, która stanowi istotny element wyposażenia zabezpieczającego układ wodny.
Maksymalne ciśnienie robocze wymiennika wynosi 2,5 bara. Podłączenie urządzenia do instalacji wodnej powinno być wykonane zgodnie z dokumentacją producenta oraz przez odpowiednio przygotowanego instalatora.
10 kW mocy i sprawność 81%
Nominalna moc cieplna ABX Trollvik Aqua wynosi 10 kW, natomiast zakres pracy urządzenia obejmuje 5–12 kW. Sprawność energetyczna na poziomie 81% pozwala efektywnie wykorzystać energię zawartą w drewnie.
| Parametr | Wartość |
|---|---|
| Moc nominalna | 10 kW |
| Zakres mocy | 5–12 kW |
| Sprawność energetyczna | 81% |
| Klasa energetyczna | A+ |
| Moc ogrzewania wody | 6 kW |
| Pojemność wymiennika | 23 l |
| Maksymalne ciśnienie robocze | 2,5 bar |
| Nominalne zużycie drewna | 3,1 kg/h |
| Orientacyjna ogrzewana kubatura | 100–240 m³ |
Podana przez producenta kubatura ma charakter orientacyjny. Rzeczywiste zapotrzebowanie na moc zależy od izolacji budynku, jego powierzchni, strat ciepła oraz parametrów instalacji grzewczej.

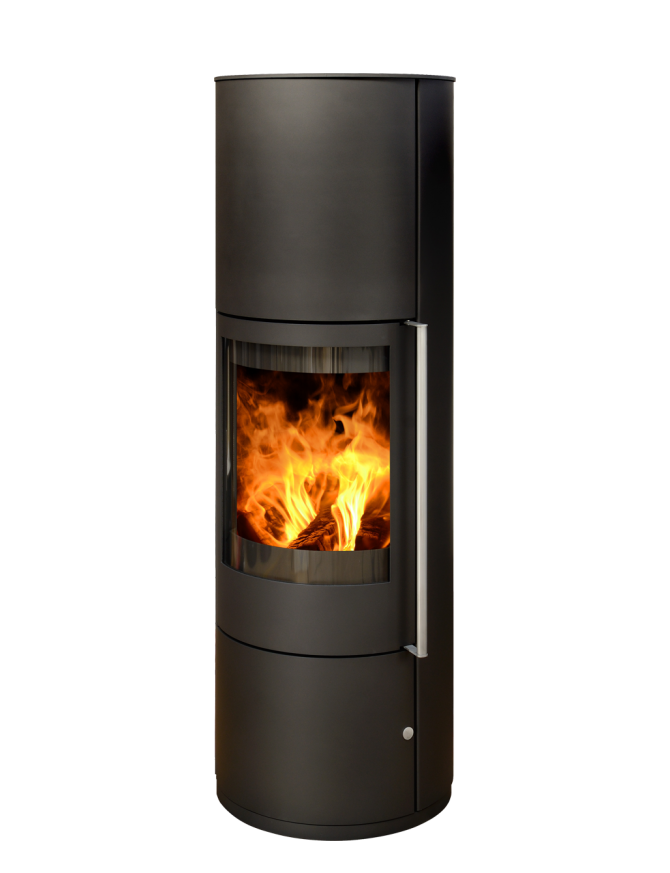

Duża szyba i cylindryczny design
Trollvik Aqua zachowuje charakterystyczną, cylindryczną formę znaną z nowoczesnych pieców wolnostojących ABX. Smukła konstrukcja o wysokości 1543 mm może dobrze prezentować się zarówno w nowoczesnych, minimalistycznych wnętrzach, jak i bardziej klasycznych aranżacjach.
Duże przeszklenie zapewnia dobry widok na płomienie. Dzięki temu piec nie jest wyłącznie urządzeniem technicznym – może również tworzyć przytulną atmosferę w salonie lub innej strefie wypoczynkowej.
Piec z płaszczem wodnym do większych instalacji
Przekazywanie 6 kW mocy do wody sprawia, że Trollvik Aqua może współpracować z odpowiednio zaprojektowaną instalacją centralnego ogrzewania. Energia przekazana do czynnika grzewczego może być następnie wykorzystana w systemie wodnym budynku.
W przypadku pieców z płaszczem wodnym szczególnie ważne jest prawidłowe zaprojektowanie całej instalacji. Należy uwzględnić między innymi sposób zabezpieczenia układu, wymagane elementy hydrauliczne, pojemność instalacji oraz charakterystykę pozostałych źródeł ciepła.
Ważne parametry wymiennika
- 6 kW mocy ogrzewania wody,
- 23 l pojemności wymiennika,
- wbudowana wężownica chłodząca,
- maksymalne ciśnienie robocze 2,5 bar.
Ze względu na charakter urządzenia montaż powinien być wykonany zgodnie z instrukcją producenta i obowiązującymi wymaganiami technicznymi.
Zewnętrzne doprowadzenie powietrza
ABX Trollvik Aqua posiada możliwość doprowadzenia powietrza z zewnątrz. Średnica króćca doprowadzającego powietrze wynosi 100 mm.
Zewnętrzny dopływ powietrza jest szczególnie przydatny w nowoczesnych, szczelnych budynkach. Model został przystosowany również do zastosowania w domach wyposażonych w rekuperację.
Wykonanie instalacji doprowadzającej powietrze powinno odpowiadać projektowi budynku i zaleceniom producenta urządzenia.
Efektywne spalanie sezonowanego drewna
Piec przeznaczony jest do spalania sezonowanego drewna drzew liściastych o wilgotności nie większej niż 20%. Nominalne zużycie paliwa wynosi około 3,1 kg/h.
Maksymalna długość polan wynosi 350 mm. Stosowanie odpowiednio suchego drewna ma istotne znaczenie dla prawidłowego przebiegu spalania, uzyskania odpowiedniej sprawności oraz ograniczenia powstawania osadów w przewodzie kominowym.
Podłączenie przewodu spalinowego
Wylot spalin ma średnicę 150 mm i znajduje się w górnej części urządzenia. Średnia temperatura spalin wynosi 246°C, natomiast minimalny wymagany ciąg kominowy to 12 Pa.
Przed instalacją należy sprawdzić zgodność parametrów komina z wymaganiami pieca oraz prawidłowo zaprojektować całe przyłącze.
Najważniejsze zalety ABX Trollvik Aqua
- moc nominalna 10 kW,
- zakres mocy 5–12 kW,
- sprawność energetyczna 81%,
- klasa energetyczna A+,
- 6 kW mocy przekazywanej do wody,
- płaszcz wodny o pojemności 23 l,
- wbudowana wężownica chłodząca,
- maksymalne ciśnienie robocze 2,5 bar,
- cylindryczna, nowoczesna konstrukcja,
- duże przeszklenie zapewniające widok ognia,
- zewnętrzne doprowadzenie powietrza o średnicy 100 mm,
- przystosowanie do budynków z rekuperacją,
- spalanie sezonowanego drewna liściastego,
- maksymalna długość polan 350 mm,
- zgodność z Ecodesign, BlmSchV 1, BlmSchV 2 i DIN+.

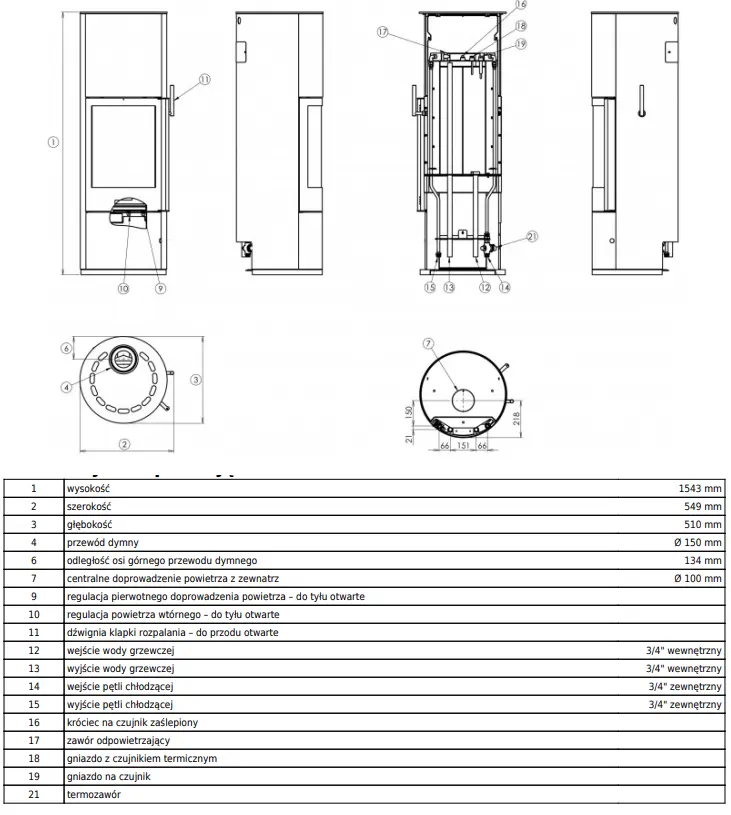

Wymiary i dane techniczne pieca Trollvik Aqua
| Parametr | Wartość |
|---|---|
| Wysokość | 1543 mm |
| Szerokość | 549 mm |
| Głębokość | 510 mm |
| Waga | 148 kg |
| Średnica wylotu spalin | 150 mm |
| Średnica doprowadzenia powietrza | 100 mm |
| Maksymalna długość polan | 350 mm |
| Paliwo | sezonowane drewno liściaste do 20% wilgotności |
| Średnia temperatura spalin | 246°C |
| Minimalny ciąg kominowy | 12 Pa |
Normy i zgodność z nowoczesnym budownictwem
ABX Trollvik Aqua spełnia wymagania Ekoprojektu (Ecodesign) oraz norm BlmSchV 1, BlmSchV 2 i DIN+. Urządzenie jest również przystosowane do zastosowania w budynkach z rekuperacją.
Właściwa jakość spalania zależy jednak nie tylko od konstrukcji urządzenia. Duże znaczenie ma stosowanie odpowiedniego paliwa, prawidłowy ciąg kominowy oraz właściwy montaż pieca i całego układu wodnego.
Do jakiego domu pasuje Trollvik Aqua?
Piec z płaszczem wodnym ABX Trollvik Aqua będzie interesującym rozwiązaniem dla osób, które chcą połączyć atmosferę tradycyjnego palenia drewnem z możliwością przekazywania części energii do wodnej instalacji grzewczej.
Model o mocy nominalnej 10 kW i mocy wodnej 6 kW może sprawdzić się w odpowiednio zaprojektowanych instalacjach obsługujących większą liczbę pomieszczeń. Podana przez producenta orientacyjna kubatura ogrzewania wynosi 100–240 m³.
Dlaczego warto wybrać ABX Trollvik Aqua?
ABX Trollvik Aqua łączy nowoczesny design pieca wolnostojącego z funkcjonalnością płaszcza wodnego. Moc 10 kW, sprawność 81% i możliwość przekazywania 6 kW do wody pozwalają wykorzystać energię z drewna nie tylko do bezpośredniego ogrzewania pomieszczenia, ale również we współpracującej instalacji wodnej.
Duża szyba, cylindryczna konstrukcja, zewnętrzne doprowadzenie powietrza oraz zgodność z Ekoprojektem sprawiają, że jest to rozwiązanie skierowane do osób poszukujących nowoczesnego pieca na drewno z możliwością współpracy z instalacją centralnego ogrzewania.
FAQ – najczęściej zadawane pytania
Jaką moc ma ABX Trollvik Aqua?
Nominalna moc cieplna urządzenia wynosi 10 kW, a zakres mocy to 5–12 kW.
Ile mocy Trollvik Aqua przekazuje do wody?
Wymiennik ciepłowodny przekazuje do wody 6 kW mocy.
Jaka jest pojemność płaszcza wodnego?
Pojemność wymiennika wynosi 23 litry.
Czy piec ma zabezpieczenie w postaci wężownicy chłodzącej?
Tak. Trollvik Aqua został wyposażony w wężownicę, czyli pętlę chłodzącą.
Jakie jest maksymalne ciśnienie robocze wymiennika?
Maksymalne ciśnienie robocze wynosi 2,5 bar.
Czy Trollvik Aqua nadaje się do domu z rekuperacją?
Tak. Model posiada możliwość doprowadzenia powietrza z zewnątrz i jest przystosowany do budynków z rekuperacją.
Jaka jest średnica przewodu spalinowego?
Średnica wylotu spalin wynosi 150 mm. Wylot znajduje się w górnej części pieca.
Jakie drewno stosować w piecu?
Producent zaleca sezonowane drewno drzew liściastych o wilgotności nie większej niż 20%.
Jaka jest maksymalna długość polan?
Maksymalna długość polan wynosi 350 mm.
Jakie są wymiary pieca?
ABX Trollvik Aqua ma 1543 mm wysokości, 549 mm szerokości i 510 mm głębokości.
Ile waży Trollvik Aqua?
Masa urządzenia wynosi 148 kg.
Jaki jest minimalny ciąg kominowy?
Minimalny wymagany ciąg kominowy wynosi 12 Pa.
Ważne: piec z płaszczem wodnym wymaga prawidłowo zaprojektowanej i zabezpieczonej instalacji hydraulicznej. Montaż urządzenia, wymiennika oraz elementów zabezpieczających należy wykonać zgodnie z dokumentacją producenta, obowiązującymi przepisami i wymaganiami dotyczącymi instalacji grzewczych.
Cechy produktu
piece
- Klasa Energetyczna A +
- Ilość kW 10
- Płaszcz wodny tak
- Dolot powietrza z zewnątrz tak
- Wykończenie stal
- DGP nie
- Opał drewno
